HX66XX 芯片

HX66xx是一颗高度集成的低功耗图像处理SoC芯片，基于RISC-V内核，集成完整的视频输入输出接口，支持DP/eDP图像输入接口，双路MIPI或4组LVDS输出接口。集成JPEG编解码及Audio Codec，支持双路MIPI摄像头。完整的外设接口，支持USB3.1，USB2.0，SDIO，SPI，I2C，UART等。内置PMU，简化芯片外部供电方案。

HX66xx系列芯片可在如下场景使用：

1） 电脑显示器；

2） 便携投影仪；

3） 3D打印机；

4） 其他显示屏；

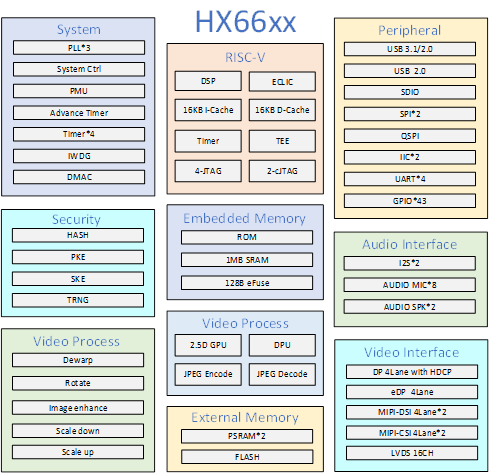

图1-1 HX66xx架构框图

 芯片特性

█  处理器和DMA

□ 集成RSIC-V 32位高性能CPU，支持FPU、DSP，主频300Mhz

□ 内置1MB System RAM

□ 内置8KB Boot ROM

□ 支持8通道 DMA

█  视频输入接口

□ 支持DP/eDP RX接口，带宽5.6G*4lane，支持MST数量为2

□ 支持2路MIPI RX接口，单路带宽2.5G*4lane

█  视频输出接口

□ 支持2路MIPI TX 接口，单路带宽2.5G*4lane

□ 支持LVDS TX接口，带宽1G*16lane

□ 支持2路QSPI视频接口，单路带宽150Mhz*4lane

█  图像处理

□ 内部图像支持RGB、ARGB、YUV、RGBG等图像格式

□ 内部支持两路视频主通路

□ 支持图像Scale down、Scale up

□ 支持图像旋转、镜像、拆分、叠层

□ 内置2.5D GPU，支持绘图

□ 支持图像梯形校正、鱼眼校正

□ 支持Gamma校正

□ 支持图像增强

□ 支持JPEG编解码

█  外设接口

□ 支持USB2.0、USB3.1接口

□ 支持SD/SDIO接口

□ 支持QSPI FLASH接口

□ 支持I2C*2、SPI*2、UART*4等接口

█  音频模块

□ 支持I2S*2数字音频接口

□ 支持2通道ADC模拟音频输入接口

□ 支持6通道DMIC数字音频输入接口

□ 支持2通道DAC音频输出接口

□ 支持采样率转换

□ 支持语音唤醒

█  存储器

□ 内部图像缓存，无需外接DDR

█  时钟相关模块

□ 支持晶振输入

□ 内部12MHz Ring Oscillator

□ 内部3个独立工作的PLL

□ 支持Timer*4、Advance Timer、Watch dog、RTC

█  加密模块

□ 集成HASH、PKE、SKE、TRNG安全加密模块

█ 电源管理

□ 内置PMU模块

█  其他

□ 集成EFUSE、PinCtrl、GPIO

□ ESD等级4KV
